制御盤ハード・ソフト設計　応用編　ＰＤＦダウンロード版

制御盤ハード・ソフト設計／実践ガイド応用編案内状v001.pdf

実践シーケンサ　ラダー回路作成のご案内です。

カード決済後、【応用編ダウンロード案内】をメールします。


設計としてラダー回路だけする人もいるかと思いますが

基本は制御盤の一部ですので

制御盤として付帯するものがどの様になっているかということは知っていなければいけません

すなわち、機械の特性や機器の特性、使用方法など

外部入力、外部出力をどうするのかなど

以下説明する全ての資料を提供します。


１番のポイントは実践ガイドとなっているように

架空のシステムやプロジェクトではなく実際のプロジェクトを元に

今までサイト運営者が実践してきた方法です。

客先の打ち合わせ議事録から制御盤のハード設計、ソフト設計を実際に設計してきた手順や気をつけることなどをまとめています。


*************************************************************************


本書は、何もない状態から

１）客先と打ち合わせをする

２）資料を基にハード回路を設計する

３）タッチパネルの画面作成

４）シーケンサのフローチャートを作成する

５）ハードのＩ／Ｏ回路より、コメント作成

６）フローチャートよりおおよそのデバイスの割り振り

７）ラダー回路作成　その１　ざっくりと流れに沿ってラダー回路作成

８）ラダー回路作成　その２　補助的なラダー回路作成

９）ラダー回路作成　その３　必要なインターロックの追加

10）シーケンサ、タッチパネルのデバック

このような流れで説明しています


*************************************************************************


資料の内容

資料01　打ち合わせ議事録１／２ＰＤＦ.pdf
打ち合わせ資料１

資料02　打ち合わせ議事録２／２ＰＤＦ.pdf
打ち合わせ資料２

資料03　ローリー出荷ハード図面ＰＤＦ.pdf
制御盤ハード図面

資料04　ローリー出荷ラダー図ＰＤＦ.pdf
シーケンサ　ラダー回路

資料05　ローリー出荷タッチパネルＰＤＦ.pdf
タッチパネル　画面イメージと設定一覧

資料06　制御盤ハード、ソフトの設計＜基礎編＞ハードＰＤＦ.pdf
制御盤ハード設計の手順と方法

資料07　制御盤ハード、ソフトの設計＜基礎編＞ソフトＰＤＦ.pdf
ラダー回路の基礎知識と簡単な回路説明

資料08　GX Wprks2,GT Wprks3 新規作成とシミュレーション方法ＰＤＦ.pdf
Worksソフトでの作成とシュミレーション方法

資料09　1）機器選定表マスター.pdf
制御盤で必要な部品、Ｉ／Ｏの数量選定表

資料10　2）ローリー出荷機器選定表.pdf
打ち合わせにより部品、Ｉ／Ｏを拾い出し

資料11　3）I_O表.pdf
Ｘ、Ｙ　アドレス表

資料12　4）シーケンスプロジェクト割付と回路構成.pdf
フローチャートよりソフト作成前の段取り、内部デバイスの割り振り

資料13　5）アラーム回路割り付け.pdf
アラーム回路はまとめておくとよいので、使用デバイスを決める

資料14　6)タッチパネルデバイス割り付け.pdf
シーケンサからみればタッチパネルは外部機器なのでインターフェース用のデバイスを決めておく

資料15　7）シーケンスプロジェクトフローチャート.pdf
打ち合わせ議事録（フロー）よりラダーを作るためのフローチャートに展開する

資料16　8）参考タイムチャート.pdf
タイムチャートを書くときの参考にしてください

資料17　9）シーケンスプロジェクトフローチャートデバイス.pdf
ラダー作成用フローチャートにデバイスを記入しました

以上、自分だけでも進められる資料を作成してあります


以上は初級編で配布しているものです。


また、今回のラダーソフトの詳細説明　資料18～資料23までを追加しました。

ラダーソフトファイル、タッチパネルファイルも追加してあるので、シミュレーションして確認もできます。


*************************************************************************


資料18　10）シーケンスプロジェクトフローチャートとシーケンス（1）.pdf
ラダー作成用フローチャートにラダー回路の対応個所を示してあります

資料19　11）シーケンスプロジェクトフローチャートとシーケンス (2).pdf
ラダー作成用フローチャートに示した個所のラダー回路と説明

資料20　12）タッチパネルプロジェクト.pdf
打ち合わせ議事録よりタッチパネル画像を作成する

資料21　13)ローリー出荷制御盤　　ラダーシーケンス設計と解析.pdf
ラダーシーケンスのプログラム手順、作成と考え方を詳細に説明しました

資料22　ローリー出荷ＧＴＷ.GTW　　
【タッチパネルソフト】

資料23　ローリー出荷ｇｘｗ.gxw　　
【ラダーソフト】

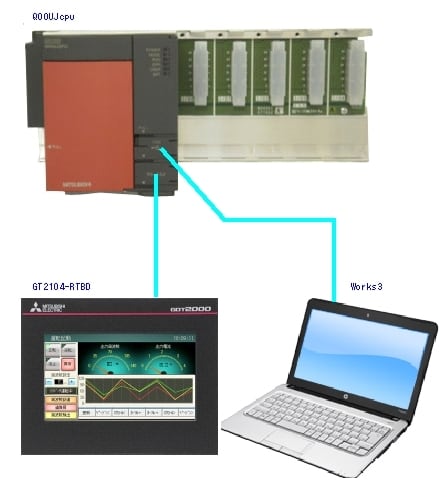

ラダーソフトはGX Works2、タッチパネルソフトGT Works3が必要となります


*************************************************************************

お問い合わせはこちらよりメールしてください
